1. उत्कृष्ट प्रदर्शन
FM स्वीकृत, उच्च तन्यता ताकत, उच्च बढ़ाव, उत्कृष्ट उच्च और निम्न तापमान प्रदर्शन के आधार विरूपण के लिए अनुकूल हो सकता है, विभिन्न पर्यावरण में उपयोग के लिए उपयुक्त हो सकता है।
2. मजबूत उम्र बढ़ने का प्रतिरोध
लंबी सेवा जीवन, अच्छा विरोधी उम्र बढ़ने का प्रदर्शन।
3. उत्कृष्ट वेल्डेबिलिटी
उत्कृष्ट वेल्डेबिलिटी के साथ, और वेल्डिंग गुणवत्ता की गारंटी दी जा सकती है।
4. उच्च प्लास्टिसिटी
अच्छा पंचर प्रतिरोध, मजबूत जड़ प्रवेश प्रतिरोध, रोपण छत पर लागू किया जा सकता है।इसकी अच्छी प्लास्टिसिटी के लिए, किनारे और कोने के क्षेत्रों के आसपास विस्तृत उपचार करना सुविधाजनक है।
5. सुरक्षित और पर्यावरण के अनुकूल
निर्माण प्रदूषण के बिना सरल, तेज और पर्यावरण के अनुकूल है।
※आवेदन की गुंजाइश
यह इस्पात संरचनाओं और कंक्रीट संरचनाओं की उजागर और गैर-उजागर छतों पर लागू होता है।
यह बेसमेंट और सबवे, सुरंगों, बांधों, टेलिंग बांधों आदि के जलरोधी इंजीनियरिंग पर लागू होता है।
※सुरंग के लिए वॉटरप्रूफिंग संरचनाबंधन™पीवीसी सुरंग झिल्ली
※विधि बयान
※ 1.आम
जोआबोआ टेक टनल वॉटरप्रूफिंग सिस्टम में पॉलीप्रोपाइलीन नियमितकरण परत पर डिस्क द्वारा लागू एक समान पीवीसी-एच लचीली शीट होती है और पीवीसी-एच सुरक्षा परत द्वारा संरक्षित (जहां आवश्यक हो)।वॉटरप्रूफिंग सिस्टम को कंस्ट्रक्शन जॉइंट और वेल्डेड के साथ वॉटरस्टॉप द्वारा विभाजित किया जाएगा, सुरंग को वॉटरटाइट सेक्शन में विभाजित किया जाएगा, जो निर्माण चरणों के दौरान होने वाले संभावित नुकसान से आने वाले पानी के प्रवाह को सीमित करने में सक्षम होगा।
इसका उपयोग कुछ विदेशी सरकारी सुरंग परियोजनाओं में किया गया है, जैसे थाईलैंड, पेरू आदि में।
थाईलैंड मानचित्र काबाओ-थानोन चिरा जंक्शन 2.00 मिमी पीवीसी सुरंग पनरोक परियोजना
माचू पिचू रेलवे सुरंग परियोजना (पेरू में)
निम्नलिखित दस्तावेज़ में जोआबोआ टेक टनल वॉटरप्रूफिंग सिस्टम के लिए इंस्टालेशन प्रक्रिया का वर्णन किया गया है।
※ 2. स्थापना प्रक्रिया
जोआबोआ टेक टनल वॉटरप्रूफिंग सिस्टम निम्नलिखित चरणों के अनुपालन में होगा:
सब्सट्रेट की स्वीकृति;
नियमितकरण परत और डिस्क की स्थापना;
पीवीसी वॉटरप्रूफिंग मेम्ब्रेन की स्थापना;
वॉटरबार की स्थापना (विभाजन);
पुन: इंजेक्टेबल होसेस की स्थापना (बैकअप सिस्टम और क्राउन इंजेक्शन पॉइंट)
सुरक्षा परत की स्थापना (जहाँ आवश्यक हो);
1) सब्सट्रेट की स्वीकृति
झिल्ली स्थापना कार्य शुरू करने से पहले, सुरंग की सतहों का अंतिम निरीक्षण किया जाना चाहिए।एक "झिल्ली सब्सट्रेट सतह की स्वीकृति" चेकलिस्ट को रिकॉर्ड करने और पहचानने के लिए पूरा किया जाएगा कि झिल्ली स्थापना का क्षेत्र निम्नलिखित सब्सट्रेट आवश्यकताओं के अनुरूप है:
स्थानीय चोटियों और कुंडों को हटाने के लिए शॉटक्रिट सतहों को एक अतिरिक्त शॉटक्रीट चौरसाई परत लगाने के लिए तैयार किया जाएगा।
जिन सतहों पर वॉटरप्रूफिंग सिस्टम स्थापित किया जाएगा, वे साफ-सुथरी होनी चाहिए, ढीले एग्रीगेट से मुक्त, तेज प्रोट्रूशियंस, प्रोजेक्टिंग टाइंग वायर, रिलीज एजेंट और अन्य आइटम जो वॉटरप्रूफिंग सिस्टम को नुकसान या प्रभावित करने की संभावना रखते हैं।
शॉटक्रीट सतहों को तैयार किया जाता है ताकि झिल्ली की अखंडता को बनाए रखने के लिए आवश्यक चिकनाई और नियमितता प्राप्त की जा सके।सब्सट्रेट निम्नलिखित संबंधों के अनुपालन में होगा:
2) आर की स्थापनानियमितीकरण एलअय्यर और डीisks
स्टील फिक्सिंग (नाखून + वॉशर) का उपयोग करके शॉटक्रिट सतह पर भू टेक्सटाइल नियमितकरण परत लागू की जाएगी।कंक्रीट के डालने के दौरान ओवरस्ट्रेस से बचने के लिए रेगुलराइजेशन लेयर को पर्याप्त स्लैक के साथ बिछाया जाना चाहिए।जिओटेक्सटाइल परत को अगले एक के साथ स्पॉट वेल्डिंग का उपयोग करके जोड़ा जाएगा, और ओवरलैप 100 मिमी होगा।ओवरलैप क्षेत्र में "जेब प्रभाव" से बचने के लिए हमने 100 मिमी ओवरलैप की चौड़ाई से अधिक नहीं होने की सिफारिश की है।
यह सत्यापित करने के लिए कि कील का व्यास डिस्क के आंतरिक व्यास (26 मिमी) के साथ संगत है, स्थापना चरणों से पहले वॉशर के व्यास की जाँच की जाएगी।फिक्सिंग पॉइंट संख्या का औसत 4 डिस्क प्रति वर्ग मीटर होगा।फिक्सिंग पॉइंट की संख्या और वितरण का मूल्यांकन एप्लिकेशन टीम लीडर द्वारा किया जाएगा और यह सब्सट्रेट प्रोफाइल, ओवरलैप्स, वॉटरस्टॉप्स और एंकरिंग पोजीशन पर निर्भर करता है।
3) की स्थापनाबंधन पीवीसीटनल डब्ल्यूजलरोधक एमembrane

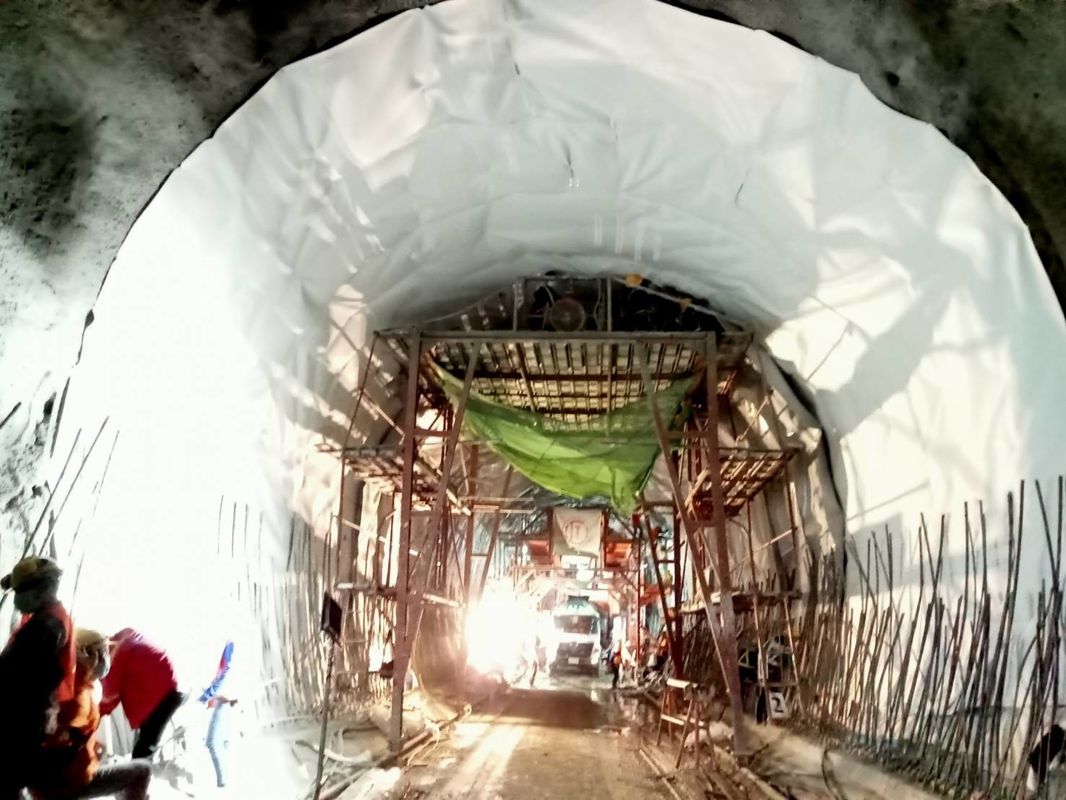

वॉटरप्रूफिंग मेम्ब्रेन को परिधि के चारों ओर स्थापित किया जाएगा
नीचे की प्रक्रिया का पालन करते हुए भू टेक्सटाइल को कवर करने के लिए उत्खनन:
वॉटरप्रूफिंग मेम्ब्रेन को स्पॉट वेल्डिंग द्वारा डिस्क से जोड़ा जाएगा।सही ओवरलैप चौड़ाई (स्वचालित वेल्डिंग मशीन वर्किंग रेंज) प्रदान करने के लिए हमेशा पहले से स्थापित पीवीसी शीट की स्थिति की जांच करें।वॉटरप्रूफिंग मेम्ब्रेन को अंदर की ओर सिग्नल लेयर के साथ और कंक्रीट डालने के दौरान ओवरस्ट्रेसिंग को रोकने के लिए पर्याप्त स्लैक के साथ रखा जाना चाहिए।
टनल क्रॉल वेल्डिंग मशीन का उपयोग करके सही ढंग से सेट किए गए मापदंडों के साथ वॉटरप्रूफिंग शीट से जुड़ें।
सुनिश्चित करें कि 10 सेमी ओवरलैप हो।
4) डब्ल्यू की स्थापनाएटरबार (विभाजन)
नीचे दी गई प्रक्रिया का पालन करते हुए निर्माण जोड़ के साथ वॉटरस्टॉप लागू किया जाएगा:
वेल्डिंग सही ढंग से करने के लिए वॉटरस्टॉप बैक और झिल्ली की सतह साफ और धूल से मुक्त होनी चाहिए।
अगर गंदा है तो वेल्डिंग क्षेत्र साफ होगा।
पीवीसी वॉटरप्रूफिंग मेम्ब्रेन पर वाटरस्टॉप लगाएं और इसे स्पॉट वेल्डिंग का उपयोग करके अनुमानित सेक्शन में रखें।पीवीसी झिल्ली के ओवरस्ट्रेसिंग से बचने के लिए वॉटरस्टॉप को पकड़ने के लिए स्पॉट वेल्डिंग की संख्या पर्याप्त होगी;
40-50 मिमी की कुल चौड़ाई के लिए वॉटरस्टॉप के प्रत्येक तरफ वॉटरटाइट वेल्डिंग का एहसास करें;
वाटरस्टॉप वेल्डिंग जिग का उपयोग करके जंक्शन को महसूस किया जाएगा।
5) आर की स्थापनाई-इंजेक्शन योग्य एचoses
पुन: इंजेक्टेबल होसेस (बैकअप सिस्टम और क्राउन इंजेक्शन पॉइंट दोनों के लिए) नीचे दी गई प्रक्रिया का पालन करते हुए तकनीकी डाटा शीट और निर्माता के निर्देश दोनों के अनुसार स्थापित किया जाएगा:
- तकनीकी ड्राइंग के अनुसार पुन: इंजेक्टेबल होसेस की स्थिति को सत्यापित करें;
- तकनीकी डाटा शीट निर्देश के अनुसार पुन: इंजेक्शन योग्य होसेस की अधिकतम लंबाई की जांच करें;
- अधिकतम 15 सेमी की दूरी पर लगाए गए फिक्सिंग पॉइंट का उपयोग करके पुन: इंजेक्टेबल होसेस लगाएं।फिक्सिंग बिंदु निर्माता द्वारा अनुमोदित पीवीसी-एच टाई या अन्य प्रकार की फिक्सिंग होगी।
- पुन: इंजेक्टेबल होसेस को पूरी तरह से अंतिम लाइनिंग में एम्बेड किया जाएगा और एंड बॉक्स में एकत्रित रंगीन (सफेद और लाल) टर्मिनेशन होसेस का उपयोग करके कंक्रीट लाइनिंग की सतह से जोड़ा जाएगा।टर्मिनेशन होसेस और री-इंजेक्टेबल होसेस को संबंधित प्लास्टिक कनेक्टर का उपयोग करके जोड़ा जाएगा, जो गर्म संकोचन आस्तीन का उपयोग करके जंक्शन को कवर करेगा।
- दो बाद के पुन: इंजेक्टेबल होसेस के बीच ओवरलैप कम से कम 20 सेमी होना चाहिए;
- निम्नलिखित निर्माण चरणों में होजों के बंद होने से बचने के लिए प्रत्येक समाप्ति होज को प्लग का उपयोग करके सील किया जाएगा;
- प्रत्येक टर्मिनेशन होज़ को चिह्नित किया जाएगा और उसकी स्थिति को फिर से इंजेक्ट करने योग्य होज़ को संबोधित करने के लिए रिकॉर्ड किया जाएगा और अंतिम लाइनिंग के डालने के बाद भी इसकी स्थिति होगी।
6) पी की स्थापनारोटेशन एलayer
सुरक्षा परत को सुरक्षा अतिरिक्त परत के रूप में स्थापित किया जाएगा।
सामग्री को वॉटरस्टॉपिंग किनारे पर पूरी तरह से वेल्ड किया जाएगा और सामग्री को स्थिति में रखने के लिए आवश्यक होने पर वॉटरप्रूफिंग झिल्ली को स्पॉट वेल्ड किया जाएगा।
वॉटरटाइट एंकर की उपस्थिति में, पीवीसी वॉटरप्रूफिंग मेम्ब्रेन पर तनाव से बचने के लिए स्पॉट वेल्ड को एंकरिंग प्लेट पर वेल्डेड वॉटरप्रूफिंग मेम्ब्रेन पर रखा जाएगा।
सुरक्षा परत को धारण करने की अनुमति देने के लिए स्पॉट वेल्ड की संख्या पर्याप्त होगी।
सुरक्षा परत की आसन्न चादरें पूर्ण निरंतर वेल्डिंग से जुड़ी होंगी और ओवरलैप वेल्डिंग प्रक्रिया को सही ढंग से करने के लिए पर्याप्त होगा।
※भंडारण और परिवहन
1. उत्पादों के विभिन्न प्रकार या विशिष्टताओं को अलग किया जाना चाहिए, मिश्रित नहीं।
2. इसे धूप या बारिश से सुरक्षित, सूखा और हवादार रखें।
3. उन झिल्लियों को समतल दिशा में ढेर करें जिनके भंडार की ऊँचाई पाँच परतों से अधिक नहीं होनी चाहिए।
4. परिवहन के दौरान झुकाव या साइड प्रेशर को रोकें, और यदि आवश्यक हो तो फेल्ट के साथ कवर करें।
5. यदि उत्पाद सामान्य भंडारण की स्थिति में है तो भंडारण का समय निर्माण तिथि से कम से कम एक वर्ष है।
※ब्रांड कद
जोआबोआ टेक पीवीसी वॉटरप्रूफिंग मेम्ब्रेन, GB12952-2011 के लिए चीन के राष्ट्रीय मानक के मुख्य संपादक हैं, जिन्होंने 20 से अधिक वर्षों के लिए चीनी घरेलू बाजार में बड़ी प्रतिष्ठा हासिल की है, जिनके पीवीसी झिल्ली का चिली, पेरू, थाईलैंड आदि में व्यापक रूप से उपयोग किया गया है।
पीवीसी वॉटरप्रूफिंग शीट को छोड़कर, जोआबोआ टेक 500 ग्राम/㎡पीपी जियोटेक्सटाइल, शानदार गुणवत्ता का उपयोग उन परियोजनाओं के लिए किया जा सकता है जिनमें वॉटरप्रूफिंग के लिए उच्चतम आवश्यकताएं हैं, जैसे, बांध, टेलिंग बांध, आदि। गुणवत्ता का परीक्षण किया गया है और बीवी लैब द्वारा पहले ही साबित कर दिया गया है।
※अंतर्राष्ट्रीय प्रमाणपत्र
जोआबोआ टेकबॉन्डश्योर® पीवीसी वॉटरप्रूफिंग मेम्ब्रेनबहुत पहले ही कठोरतम और उच्चतम रूफिंग टेस्ट- एफएम अनुमोदन पास कर चुका है।
चीन में उच्च गुणवत्ता वाले वाटरप्रूफ सिस्टम के अग्रणी के रूप में, जोआबोआ टेक सबसे अच्छी गुणवत्ता वाले पीवीसी वॉटरप्रूफिंग मेम्ब्रेन का उत्पादन कर रहा है जो वैश्विक बाजार में अंतरराष्ट्रीय ब्रांडों के साथ प्रतिस्पर्धा कर सकता है।
इसलिए जोआबोआ टेक के पीवीसी को थाईलैंड और पेरू के सरकारी प्रोजेक्ट्स में इस्तेमाल किया जा सकता है।
※दस्तावेज़ डाउनलोड
सुरंगों के लिए जोआबोआ टेक बॉन्डश्योर पीवीसी वॉटरप्रूफिंग प्रस्ताव
